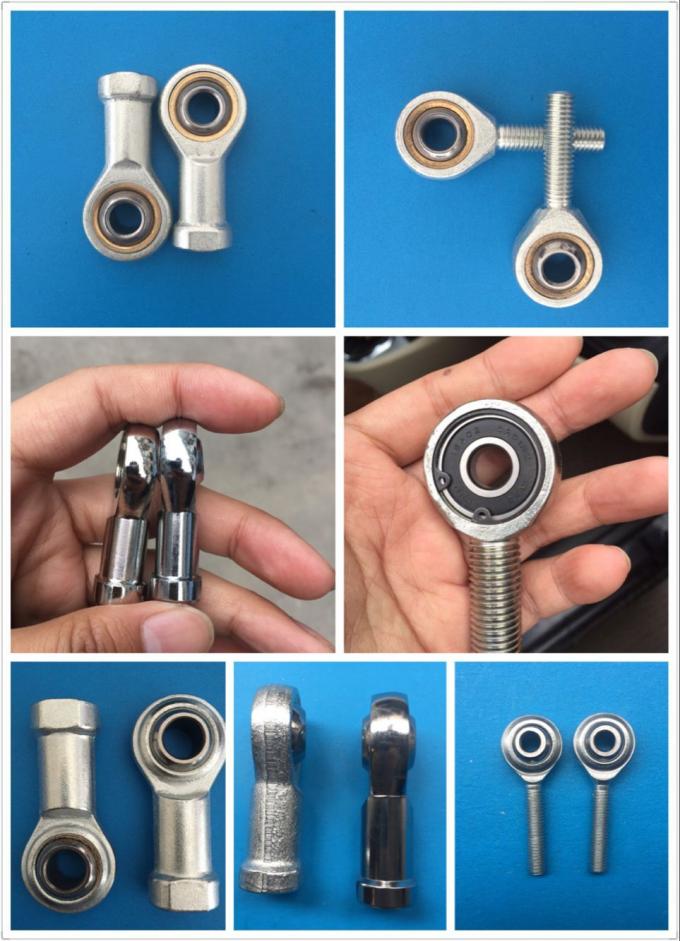

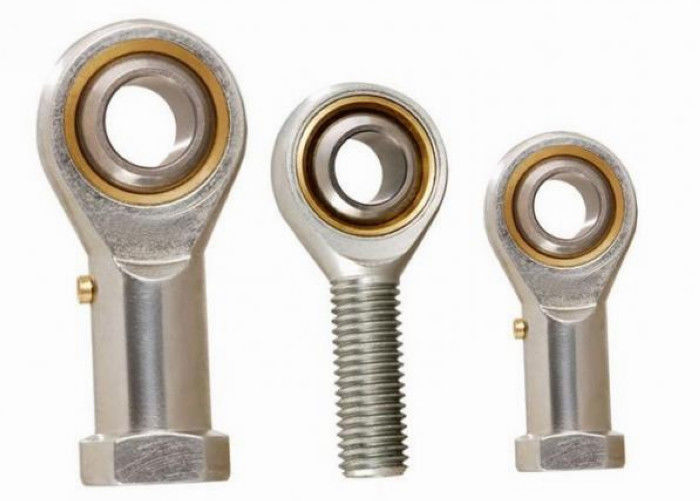

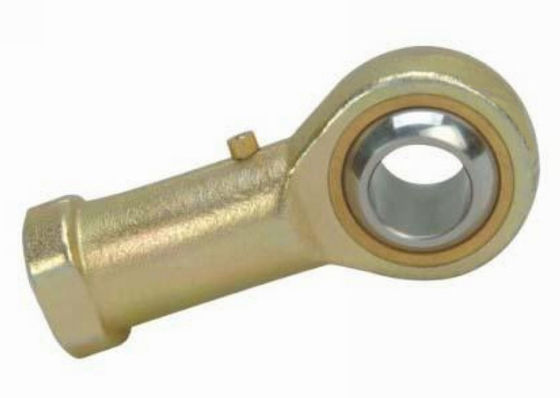

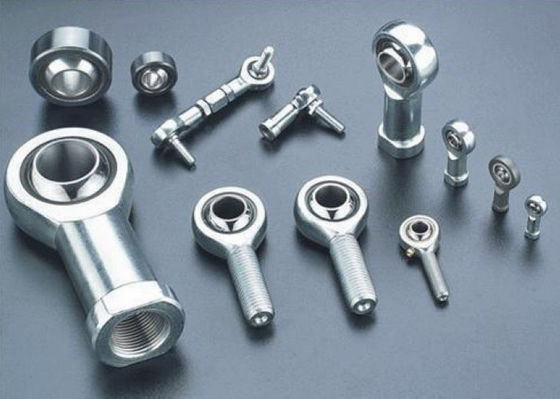

GEC GEG GEK GEH Mechanisch Articulerend Gezamenlijk Rod Ends Bearings

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Productdetails:

Plaats van herkomst:	CHINA
Merknaam:	OEM
Certificering:	ISO 16949

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Overeen te komen
Prijs:	Negotiation
Verpakking Details:	Het houten pakket van de gevallen standaarduitvoer
Levertijd:	10-15 werkdagen
Betalingscondities:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen:	1000000 Stuk per Maand

Contact nu

Gedetailleerde productomschrijving

Naam:	Rod End Joint Bearing	Materiaal:	Dragend Staal, Stianless-Staal, Brons
Reeks:	GE, GEC, GEG, GEEW, GEK, GEH-Reeks	Precisieclassificatie:	ABEC-1 P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4
Kooi:	Staal, messing, nylon	Ontruiming:	C0, C1, C2, C3, C4, C5 ENZ.
Trilling:	V1, V2, V3
Hoog licht:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

GEC GEG GEEW GEK GEH Mechanisch Articulerend Gezamenlijk Rod Ends Bearings

Rod Ends is een mechanische articulerende verbinding. Dergelijke verbindingen worden gebruikt op de einden van regelstaven, sturende verbindingen, trekstangen, of overal wordt een precisie articulerende verbinding vereist, en waar een trekhaakeind (dat perfecte 90 graadgroepering tussen de schacht in bijlage en de tweede component) vereist ongeschikt is. Een balwartel met het openen waardoor een bout of andere hardware vastmakend kan overgaan wordt gedrukt in een cirkelomhulsel met een ingepaste schacht in bijlage. Het ingepaste gedeelte kan of mannelijk of vrouwelijk zijn. Het voordeel van de hemiverbinding is dat het baltussenvoegsel de staaf of de bout die door het overgaan in beperkte mate slecht gealigneerd om toelaat te zijn (een hoek buiten 90 graden). Een verbinding in twee hemiverbindingen wordt geëindigd laat verkeerde opstelling van hun schachten in bijlage (namelijk, buiten 180 graden) toe wanneer gebruikt in spanning die. Wanneer gebruikt in compressie, worden de door-staven gedwongen aan de uiteinden van de verkeerde opstellingswaaier van hun bal, die de verbinding bij een schuine hoek buigt.

Tolerantie voor Staafeinden

1> de tolerantie van△ dmp en △Bs van GIR…, GEEP. .DO, GIR… het UK, GEEP… het UK, GIR. .UK-2RS, de GEEP… UK-2RS en GIHR…,
Gihr-k…, giho-k…, GK…, GF…, GIR. .UK-2RS, GEEP… UK-2RS is hetzelfde als radiale sferische duidelijke lagers
GE… E, GE… S, GE… HET UK, GE… UK-2RS.
2>△ dmp en △Bs van gihn-k… LO, GF… LO zijn hetzelfde als radiale sferische duidelijke lagers GE… LO.
3>△ dmp en △Bs van SIBP… S, SABP… S, SIZP… S, SAZP… S, SAZJ… - en SAZJ… is hetzelfde als radiale sferische duidelijke lagers GEBK… S.
4> reeks CHS…, COS.…

D mm		△dmp um		△BS um
over	het omvatten.	maximum	min	maximum	min
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> de afwijking van de centrumhoogte

D mm		△hs mm		△h1s mm
over	het omvatten.	maximum	min	maximum	min
-	6	0,8	-1.2	0,65	-1.05
6	20	0,8	-1.2	0,8	-1.2
20	30	1	-1.7	1	-1.7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2.7	1.8	-2.7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

D mm		Groeps normale um
over	het omvatten.	min	maximum
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… HET UK, GEEP… HET UK, GIR… UK-2RS, GEEP… UK-2RS

Reeks GIR… het UK, GEEP… het UK, GIR… UK-2RS, GEEP… UK-2RS

D mm		Groeps normale um
over	het omvatten.	min	maximum
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ…, SAZJ…

Reeks SIZJ…, SAZJ…

D mm		Groeps normale um
over	het omvatten.	min	maximum
-	8	10	30
8	14	15	60
14	20	40	80

Pasvormen van staafeinden

AAA> schachtpasvormen

Exploitatievoorwaarden	Tolerantie
Met onbepaalde ladingen	n6, p6
Normsavoorwaarden	h6, h7

BBB> draad

Mannelijke draad	Vrouwelijke draad
6g	6h
Unf-2A	Unf-2B

CCC> de tolerantie van de schachtdiameter

schachtdiameter mm		de tolerantie van de schachtdiameter um
schachtdiameter mm		h6		H7		n6		p6
over	het omvatten.	Hoog	laag	Hoog	laag	Hoog	laag	Hoog	laag
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
